주요 특징
설비 배출단에 직접 설치해 오존이 작업 공간으로 퍼지기 전에 처리하는 초소형 모듈형 오존 제거 솔루션입니다.
배출단 직결 설치
오존 발생원과 가까운 설비 배출단·배기구에 직접 설치해 확산 전에 제거를 시작합니다.
실시간 95%+ 제거
헤드 자체 배기 ON/OFF 조건의 자체 시험에서 모두 95% 이상의 제거율을 확인했습니다.
초소형 모듈 설계
W450 × D176 × H116 mm의 컴팩트한 구조로 기존 설비에 간편하게 적용할 수 있습니다.
독자 내부 기류 구조
오존이 필터와 충분히 반응하도록 기류 체류시간을 확보하는 내부 구조를 적용했습니다.
자체 개발 촉매 필터
활성탄과 촉매 기반의 다단 필터 구조를 통해 잔류 오존을 효과적으로 분해합니다.
실시간 모니터링·경보
흡입·배출부 상태를 모니터링하고 기준치 초과 시 알람으로 현장 상태 확인을 지원합니다.
오존 저감이 필요한 이유
대기압 플라즈마 방전 과정에서 발생한 오존은 헤드 자체 배기를 거친 뒤에도
일부가 잔류할 수 있어 작업 공간으로 확산되기 전 추가 관리가 필요합니다.
오존 농도별 인체 영향 스케일 (PPM)
자료: 실내공기질 기준 및 산업안전 문헌 기준 정리권고기준 (8시간 평균)0.06 ppm
(8시간 평균)0.05 ppm
실측 농도 범위0.1–2.0 ppm

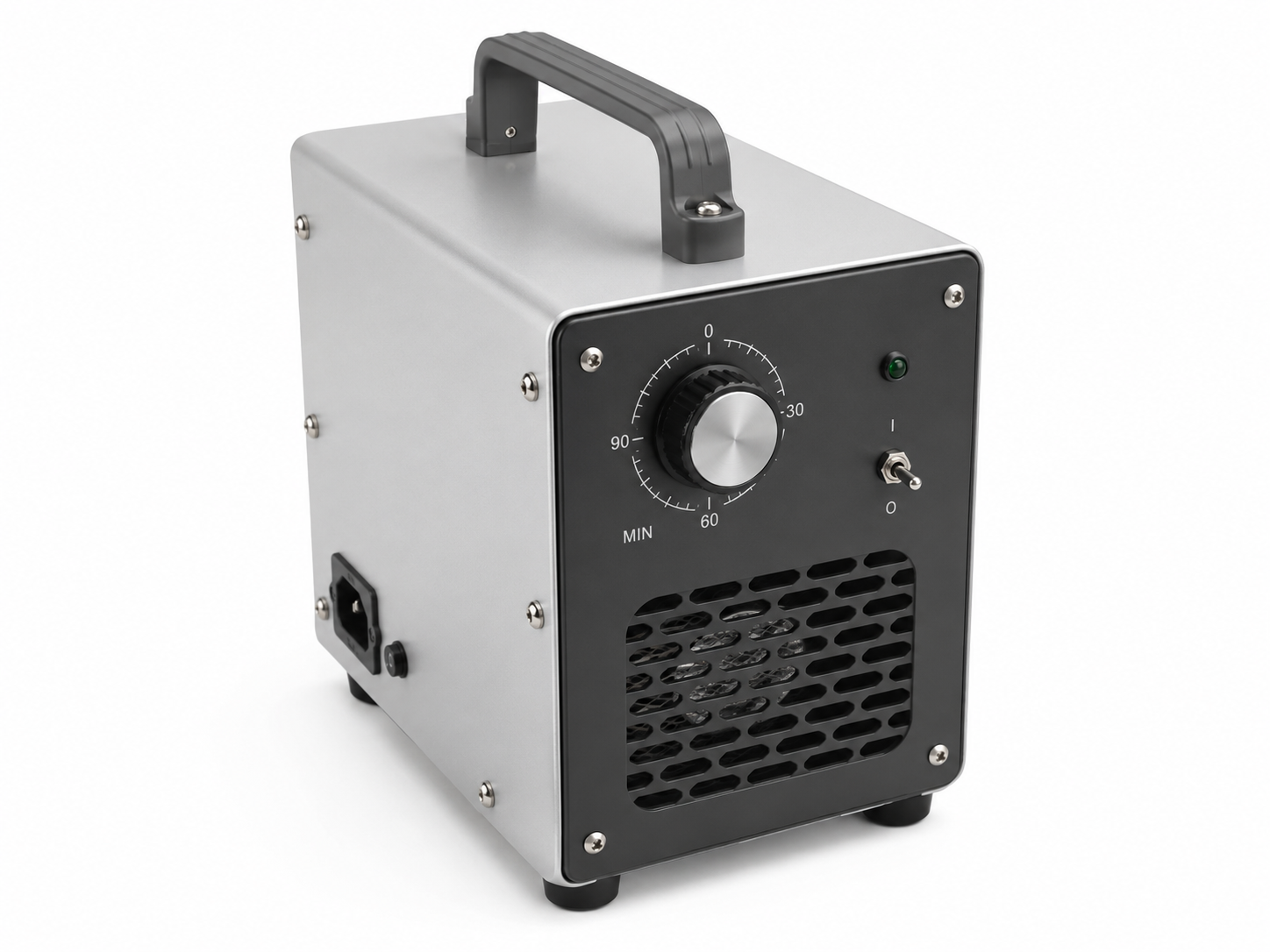

소형 오존 살균기
개방된 생산 공간에서는 처리량이 전체 공기량에 비해 부족하고, 순환되지 않는 기류 환경에서는 현장 적용에 한계가 있습니다.

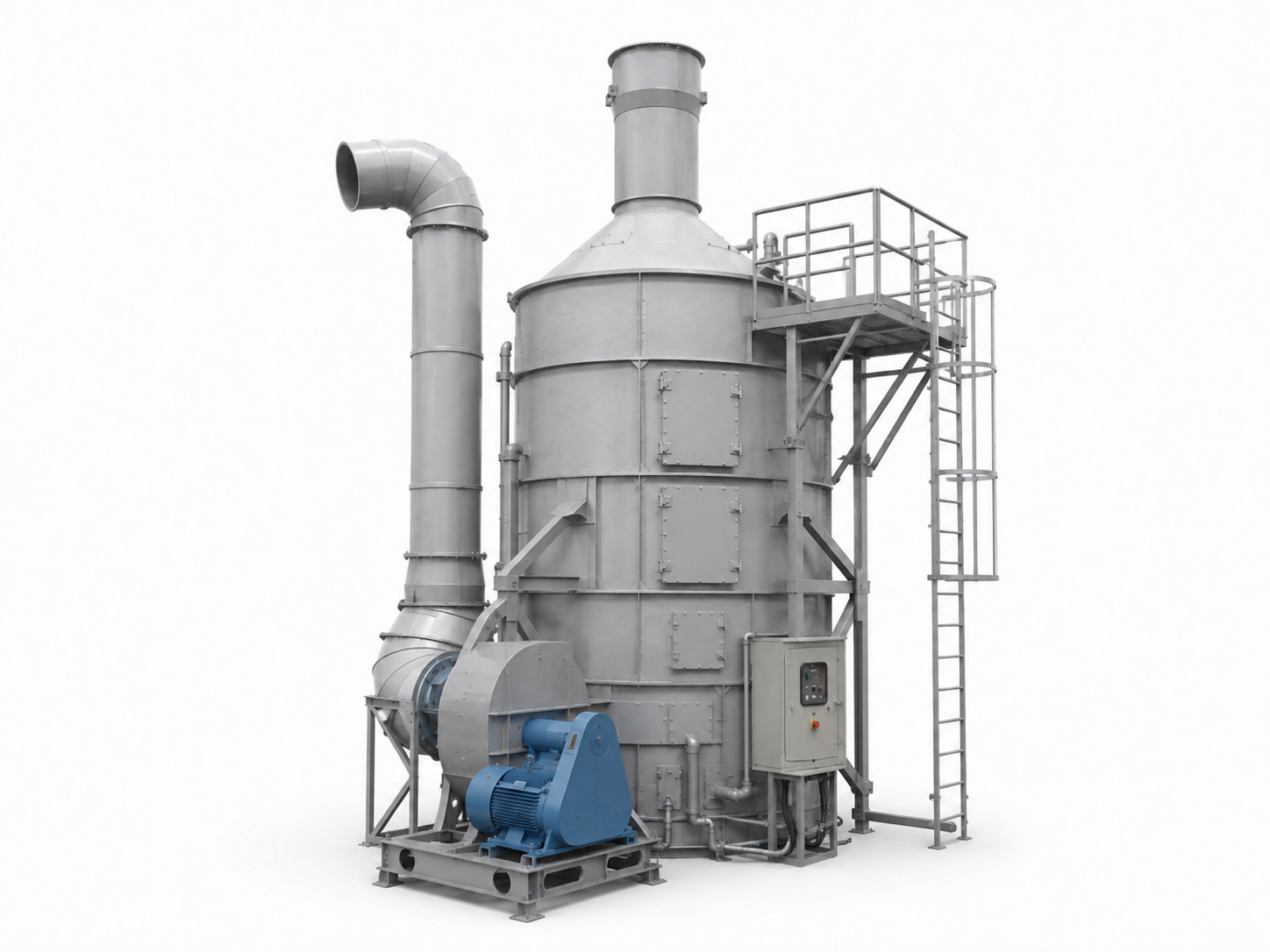

대형 스크러버
배기가스 처리에는 효과적이지만 설비 규모와 비용 부담이 크고, 생산 설비 주변에 잔류하는 오존까지 직접 제거하기는 어렵습니다.
문제는 작업 공간에 남는 ‘잔류 오존’입니다.
VORTEXX는 오존이 외부로 확산된 후 공간 전체를 정화하는 방식이 아니라, 설비 배출단에서 잔류 오존을 한 번 더 제거하는 방식으로 접근합니다.
잔류 오존 해결 방법, VORTEXX
발생 → 포집 → 분해 → 확인의 흐름으로 잔류 오존을 작업 공간으로 퍼지기 전에 처리합니다.

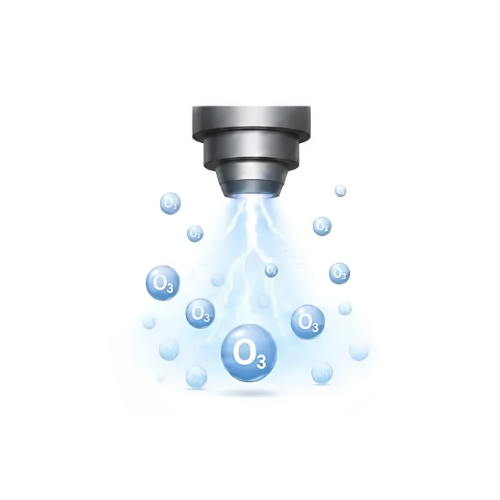

오존 발생
대기압 플라즈마 방전 과정에서 부산물로 오존이 생성됩니다.

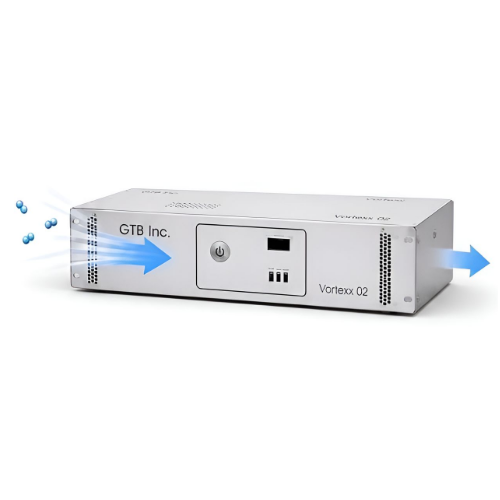

즉시 포집
배출단에 직결된 VORTEXX가 오존이 외부로 퍼지기 전에 흡입합니다.

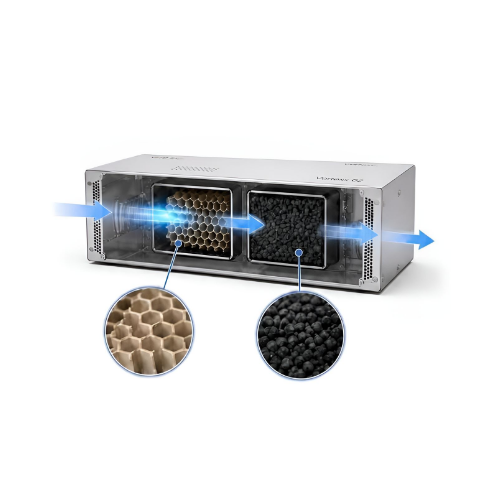

수초 내 분해
촉매·활성탄 필터와 최적화된 기류 구조로 잔류 오존을 빠르게 처리합니다.

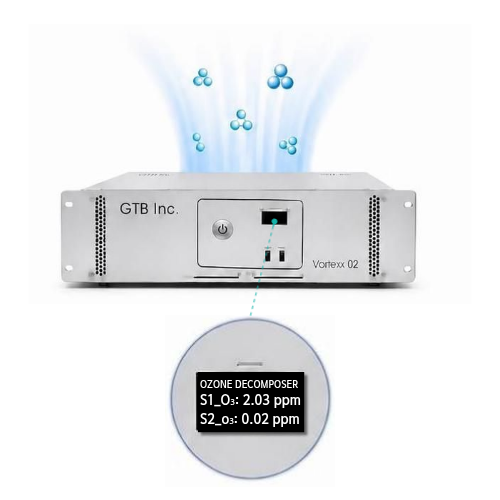

실시간 확인
정화된 공기를 배출하고 모니터링·경보 기능으로 상태 확인을 지원합니다.
실시간 오존 제거율 95% 이상
플라즈마 양산 설비를 가정한 자체 성능시험에서 헤드 자체 배기 사용 여부와 관계없이 95% 이상의 제거율을 확인했습니다.
헤드 자체 배기 ON
헤드 자체 배기 OFF
측정 장비: Aeroqual Series 300 (ZE25-O3) · 테스트: Plasma 10초 ON / 5초 OFF 반복, 하부 스테이지 이동 조건 반영
제품 사양
설비 배출단 직결 설치형 · 초소형 · 고효율 오존 제거 장치의 핵심 사양입니다.

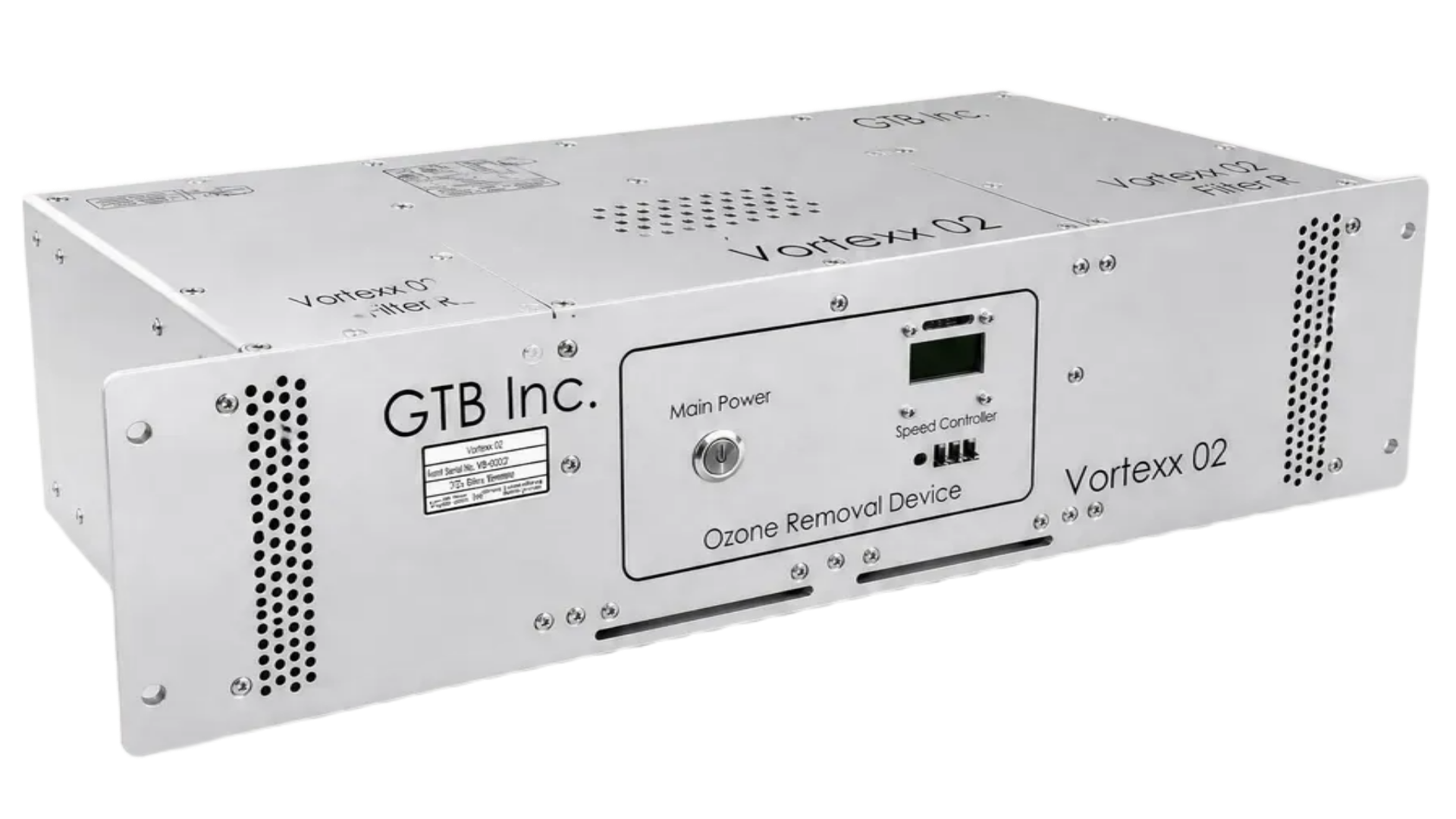

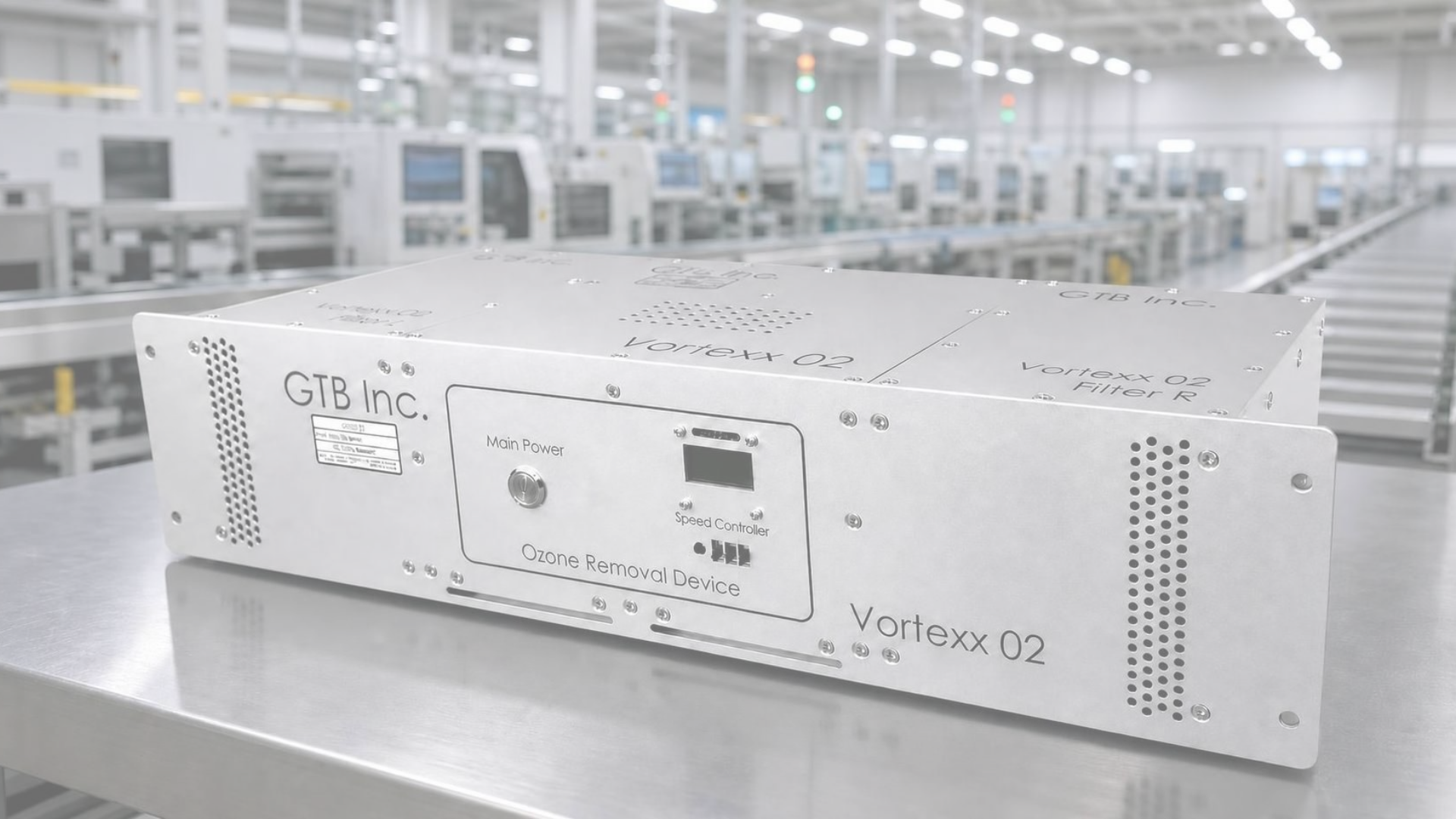

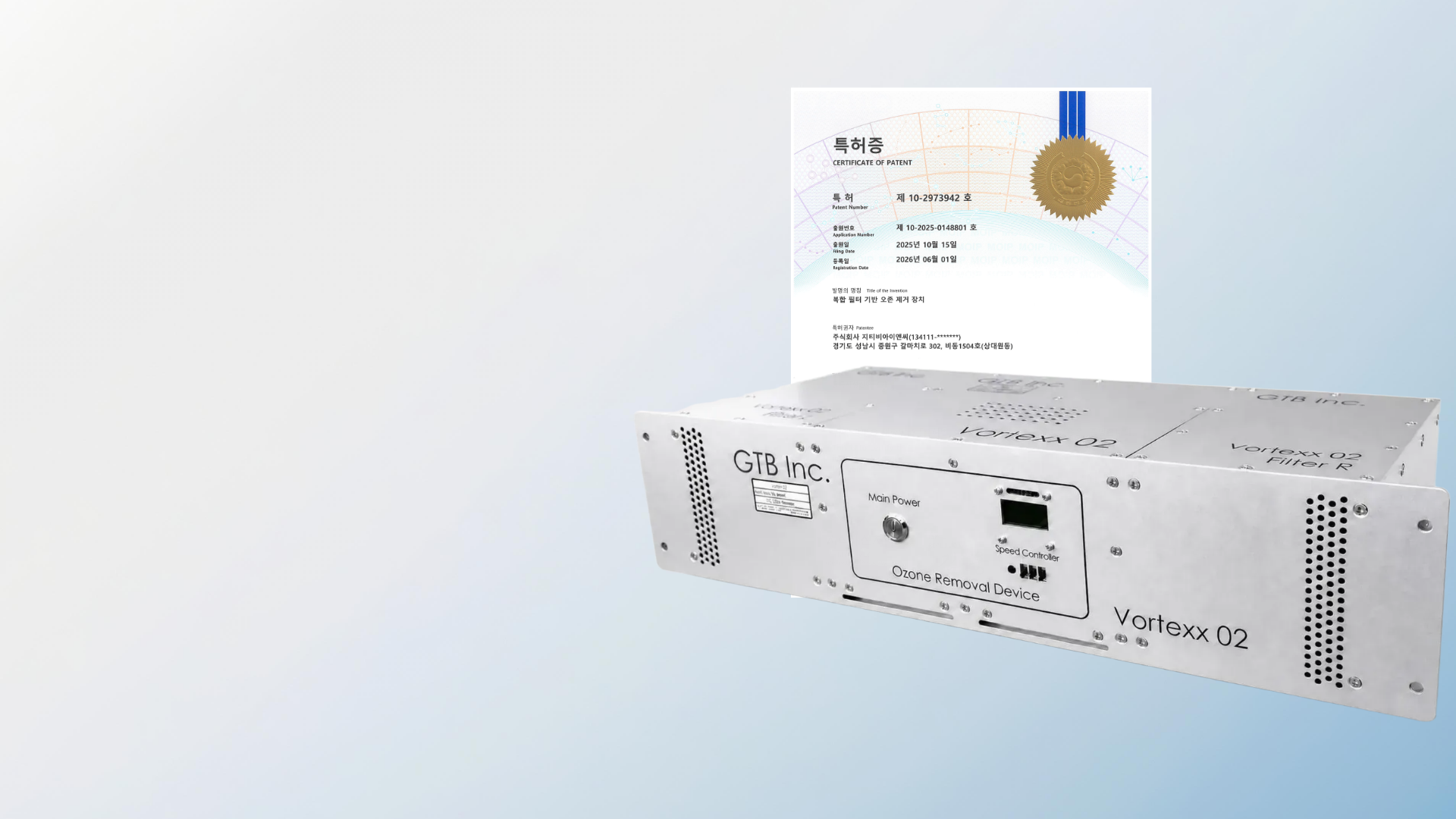

VORTEXX
초소형 · 고효율 실시간 오존 제거 장치
| Size (mm) | W450 × D176 × H116 |
|---|---|
| Power | AC 220V / DC 24V |
| 소비전력 | 500W 이하 |
| 사용 필터 | 오존 제거용 필터 2종 이상 |
| 필터 교환 주기 | 1년 6개월 이상 / Alarm 발생 시 |
| 오존 제거 능력 | 95%이상 |
| 설치 방법 | 설비 내 간단 장착 / 고정 Bracket |
| 외관 재질 | 알루미늄 합금 / 아노다이징 |
| 처리 단위 | LPM (Liter Per Minute) |
* 정면 패널 사이즈 및 고정홀은 고객사 요구에 따라 변경 가능합니다.
VORTEXX 도입 기대 효과
작업 환경 개선
불쾌한 오존 냄새 저감
작업자 집중도 향상 지원
환경 안전 기준 대응
오존 노출 위험 감소
보다 안전한 작업 환경 조성
설비·제품 보호
부식·손상 리스크 저감
설비 수명 및 품질 관리 지원
운영 효율성 증대
안정적인 제거 성능
간편한 유지보수 구조
도입 및 기술 지원
설비의 배기 구조와 오존 발생 조건을 확인한 뒤 설치 위치 검토부터 적용까지 지원합니다.
01. 현장 조건 검토
오존 발생 위치, 배기 방향, 설치 공간과 설비 구조를 확인합니다.
02. 설치 사양 제안
배출단·Door·덕트 등 현장 조건에 맞는 설치 방식과 고정 구조를 제안합니다.
03. 적용 후 지원
운전 상태 확인, 필터 교체 및 유지보수 관련 기술 지원을 제공합니다.
